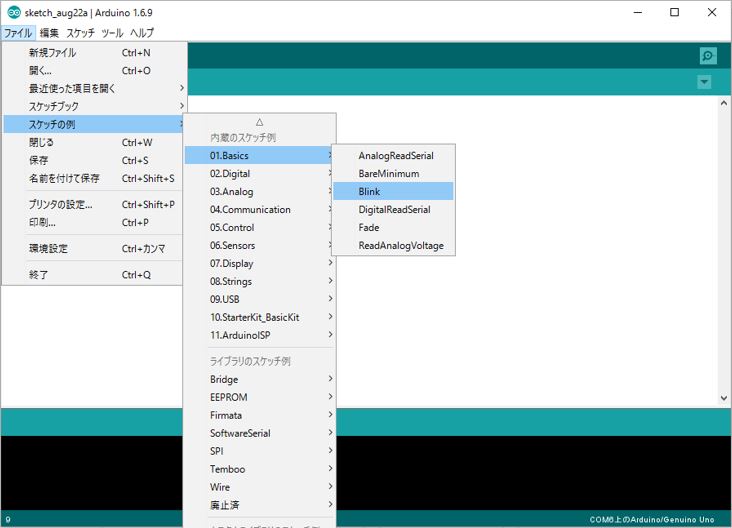

第7回 Arduino互換機を自作してみる


【 作って遊べるArduino互換機 】の本を参考にしました

今回は、書籍に付録のプリント基板と、1,000円の部品パーツを使用して、UncompatinoというArduino互換機を作成します

作って遊べるArduino互換機参考書

準備するもの

UncomPatino基板
部品パーツ
道具

○ 部品

部品名 個数
Uncompatino基板(秋月電子で300円) ※ 書籍には1枚付属されてます 1枚
「作って遊べるArduino互換機」パーツセット(秋月電子で1,000円) 1セット

○ 道具

品名 個数
はんだごて 1本
ヤニ入りはんだ 1個
はんだ吸取線 1個
ケミカルペースト 1個
フラックス 1個
ページトップ

Uncompatinoの機能仕様

Uncompatino(アンコンパチーノ)は部品点数を極限まで減らしたArduinoの互換機です
3.3V出力と、ACアダプタは非対応ですが、Arduinoの互換機としては十分に使えると感じました

○ UncompatinoとArduino Unoの機能仕様

項目 Uncompatino Arduino Uno
マイコン ATmega328P-PU ATmega328P-PU
動作クロック 16MHz 16MHz
シリアルのインタフェース FT232RL ATmega16U2
自動リセット 対応 対応
LED点灯回路 起動の表示 電源オン、起動、通信の表示
デジタル入出力 14本 14本
アナログ入出力 6本/6本 6本/6本
電源電圧 5V 5V
バスパワー 対応 対応
ACアダプタ 非対応 対応(7V~12V)
外部電源入力 5Vピンで対応(安定5V) Vinピンで対応(7V~12V)
5V出力 バスパワー供給能力まで 最大500mA
3.3V出力 非対応 最大150mA
