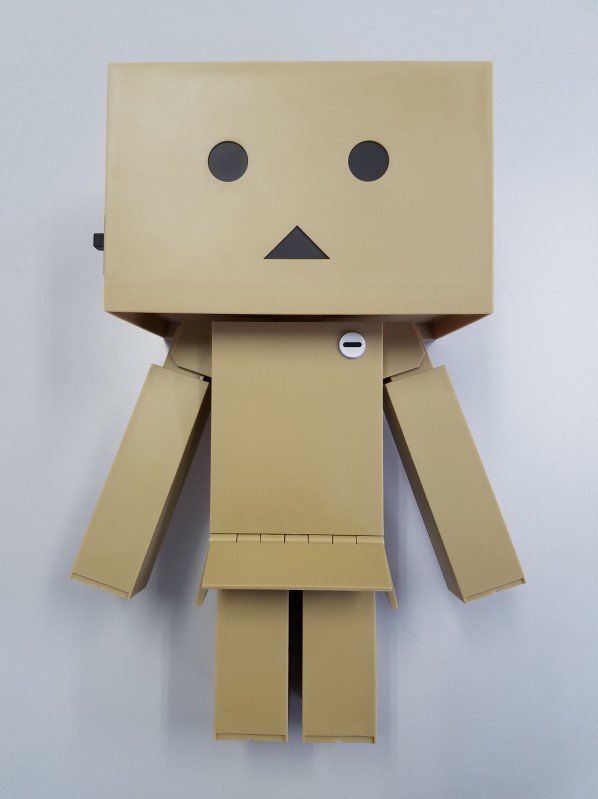

このダンボードのフィギュアを加工していきます

加工には、プラスチック用ノコギリや、プラスチックカッター、手回しドリルなどを使用しました

※ 加工部分を一部省略させていただいております

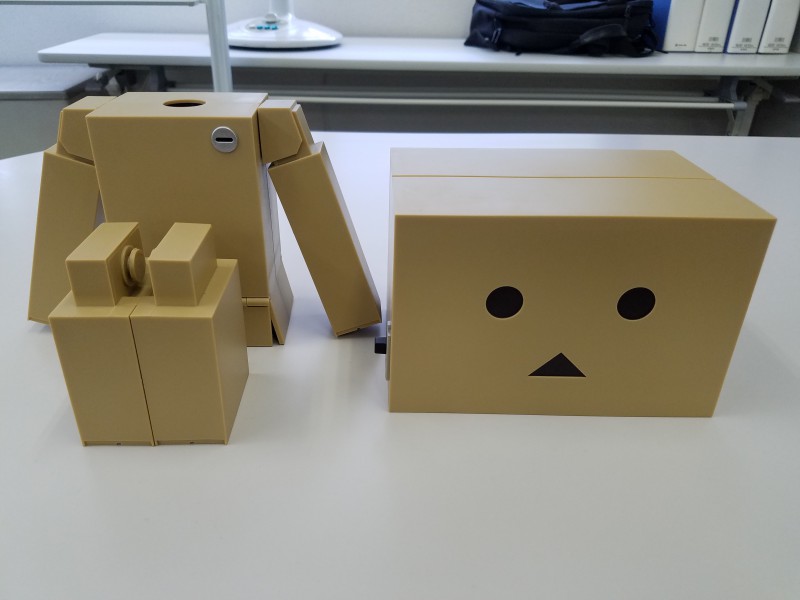

（１） まずはプラスチック用ノコギリを使って、頭と体と足を分解します

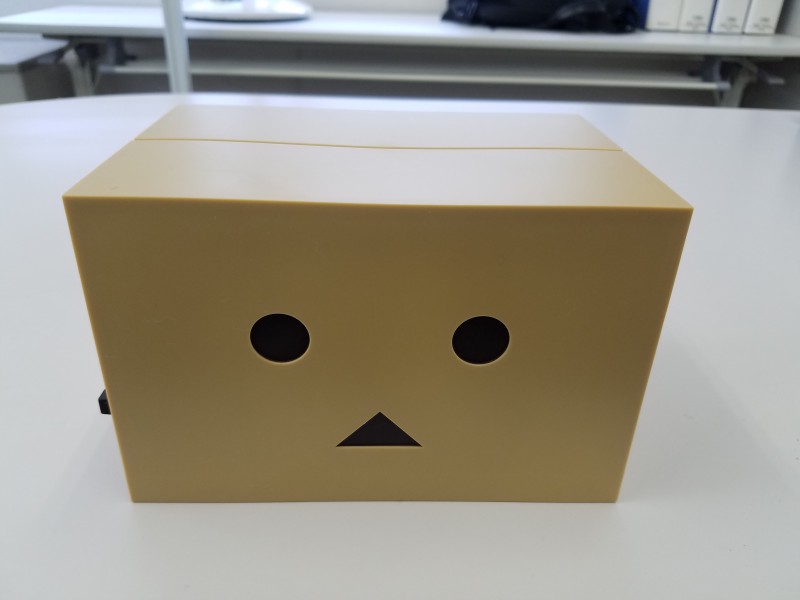

（１） 頭部にArduinoやRaspberry Piを取り付けができるように加工してきます

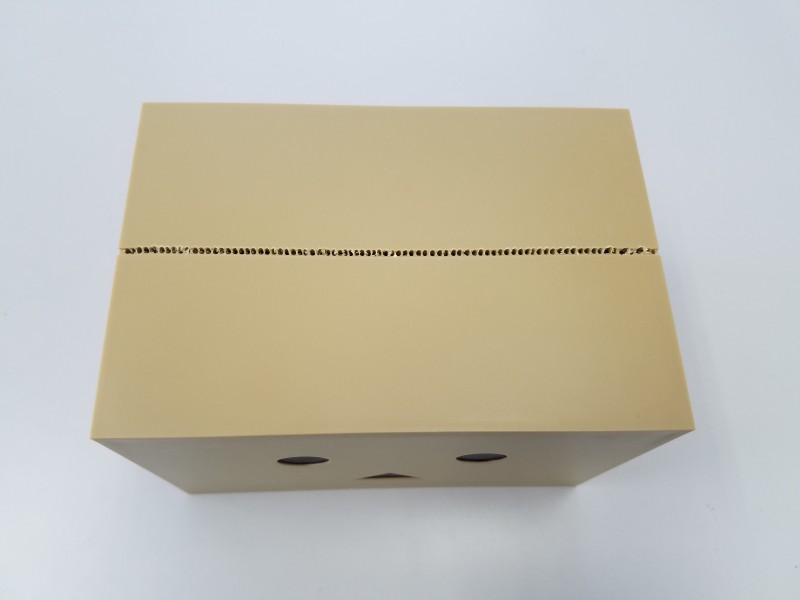

（２） 真ん中の部分をドリルで穴あけをします

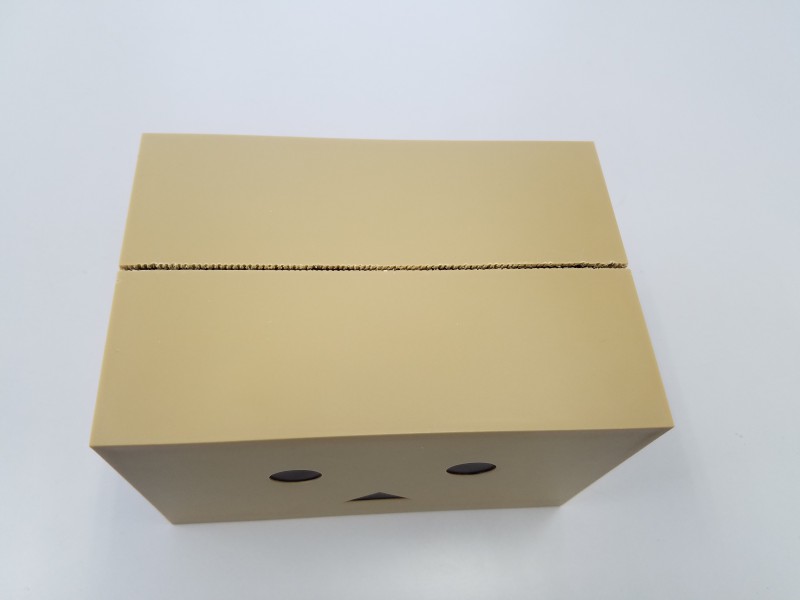

（３） ドリルで穴あけした部分をプラスチック用ノコギリで切る

　周りの部分に関しても、同じ手順を行う

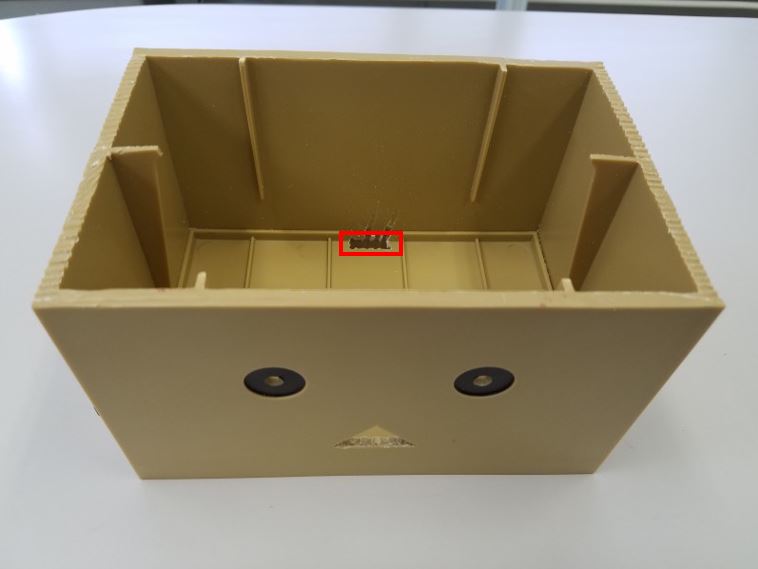

（４） 完了したら、後からサーボモーターを取り付けするので、配線が通せるように後ろの方に穴あけしておく

（１） 体部にサーボモーターの取り付けをします

ここの作業が一番大変でしたが、プラスチック用ノコギリとプラスチック用カッター、手回しドリル、接着剤を使用します

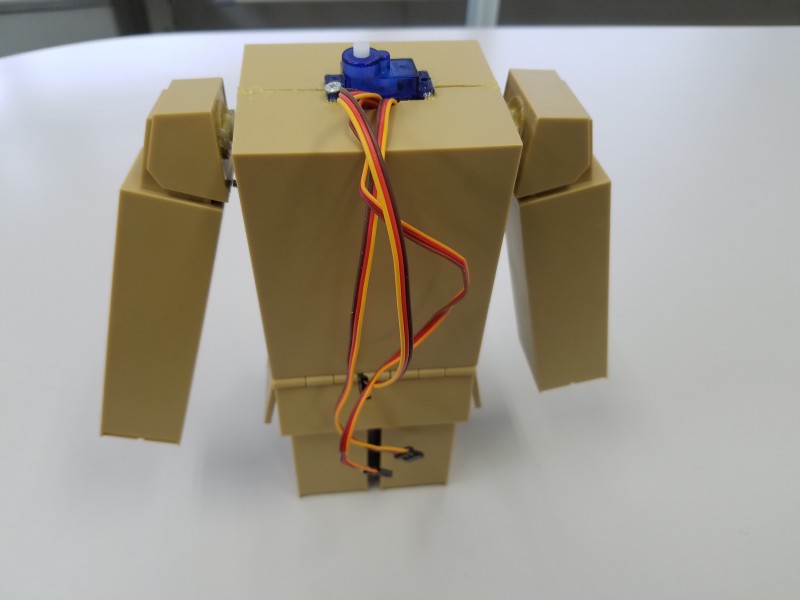

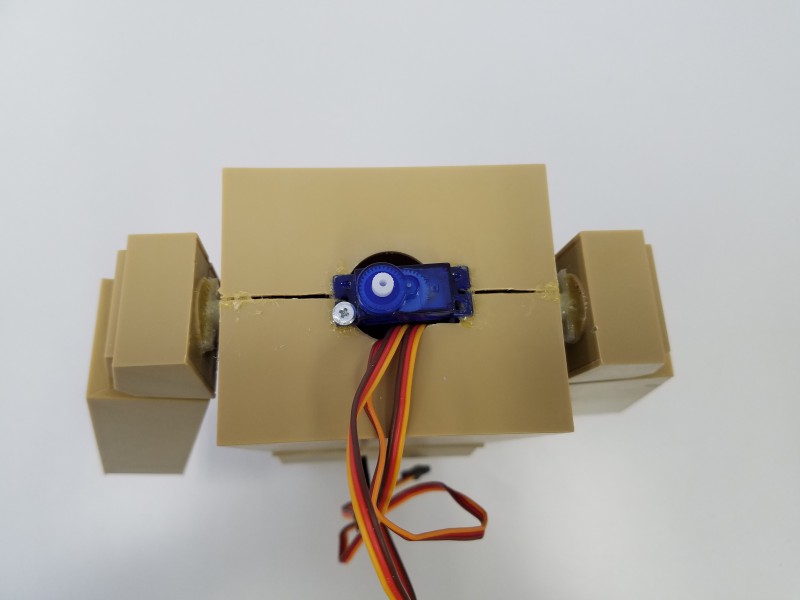

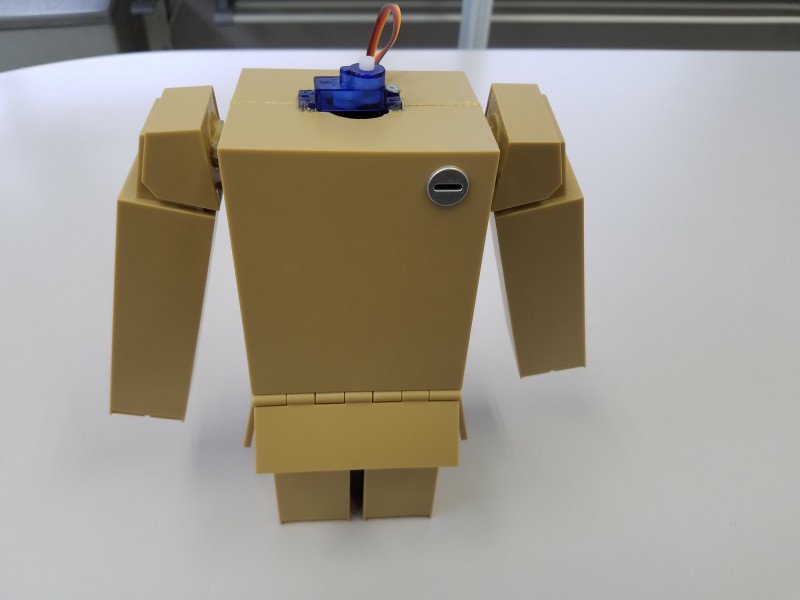

少し見えにくいですが、首と両腕にサーボ―モーターを取り付けしています

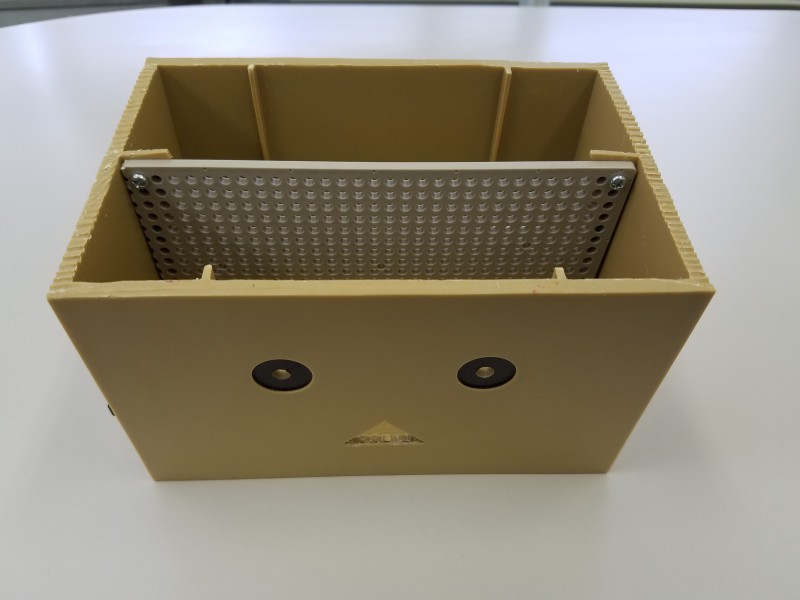

（１） ArduinoとRaspberry Piを取りつける為に、タミヤのユニバーサルプレートを加工して取り付けます

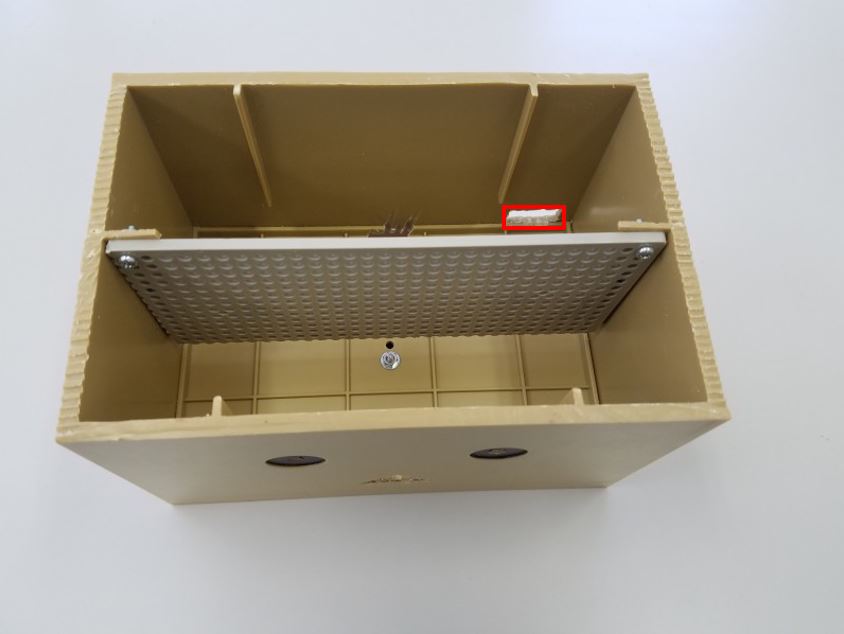

（２） 電源の配線を通す穴もあけておきます

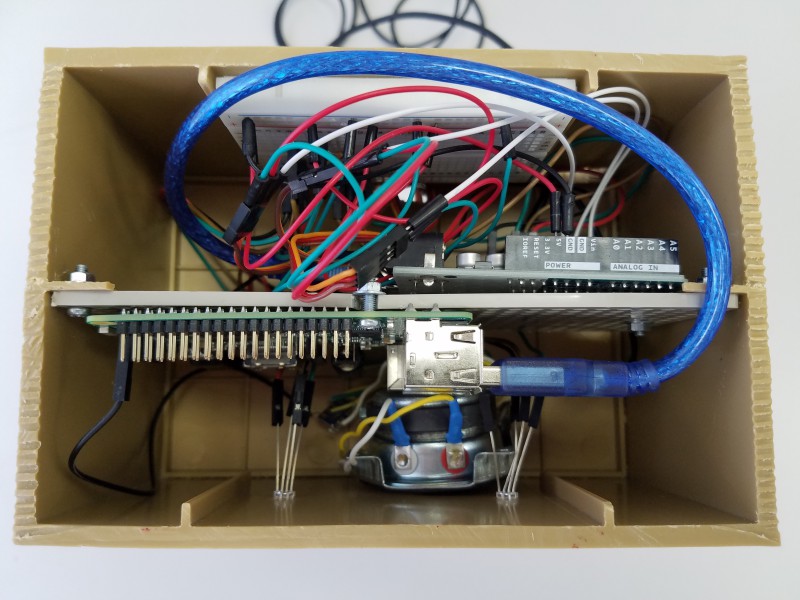

（３） あとは、ArduinoとRaspberry Piとブレッドボードと部品の取り付け、配線をします

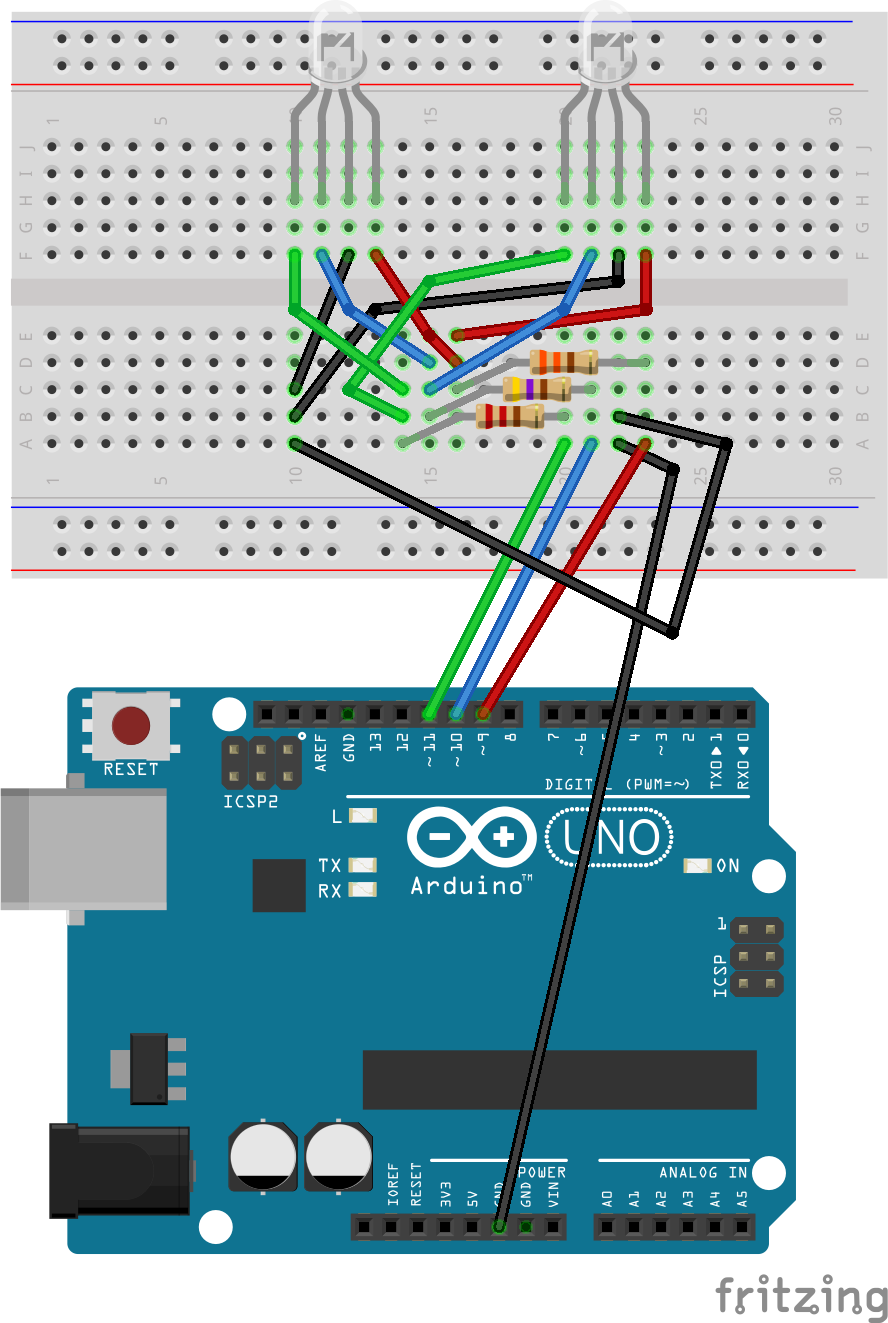

（４） LED部分の配線については、こちらを参考にしてください

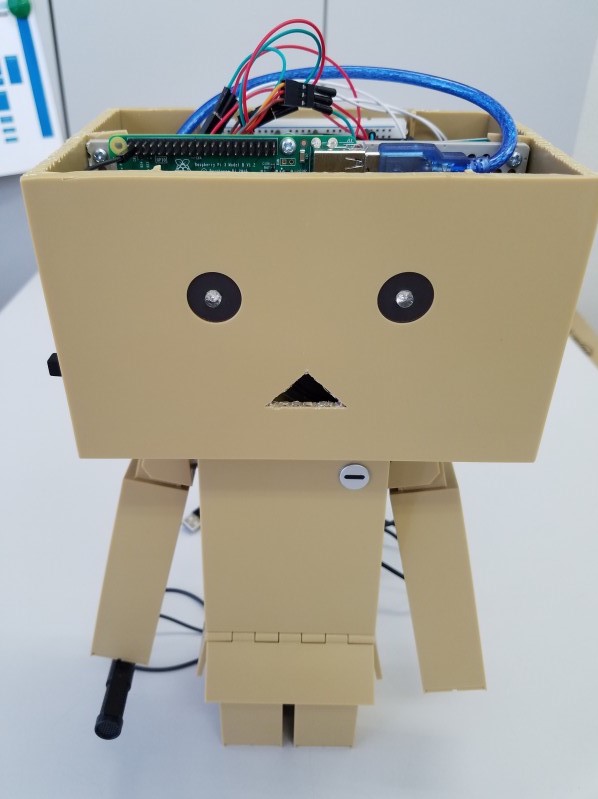

あとは、部位を組み合わせて、マイクを取り付けすれば完成です
