体験的マイコン学習（PSoCで作るMyスペシャルマイコン編）

準備するもの

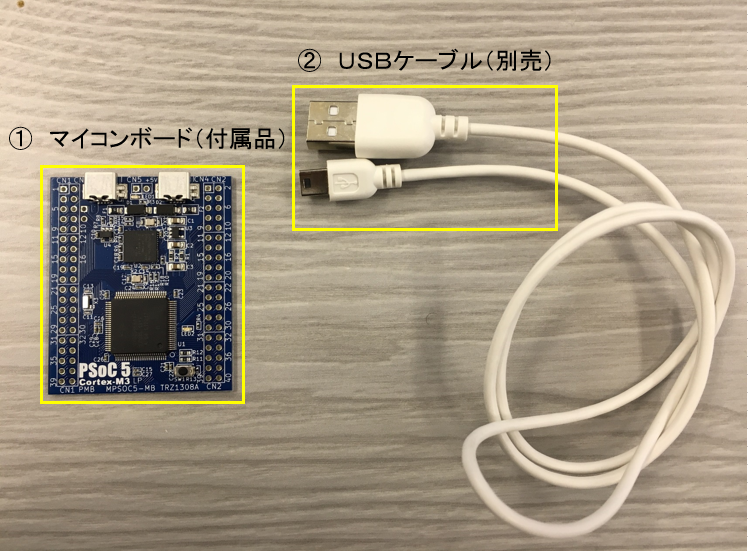

写真① マイコンボード => 本の付属品（CY8C5868AXI-LP035）を使用します
写真② USBケーブル（パソコンとスマホを接続する時に使用しているケーブルです）

プロジェクト作成

① PSocCreatorを起動し、File → New → Projectをクリックします

② Target deviceからデバイスを選択します。今回は使用する機器が一覧にないので、Launch Device Selectorを選択します

③ Select Deviceの中から、今回使用する(CY8C5868AXI-LP035)を選択しＯＫボタンをクリックします

④ Target deviceが選択できていることを確認し、Nextボタンをクリックします

⑤ Empty schematicを選択し、Nextボタンをクリックします

⑥ Workspace nameとProject nameに名前を入力し、Finishボタンをクリックします

回路図の設定

① 右側のメニューにある（Cypress → Ports and Pins → Digital Output Pin[v2.20]）を選択します

② Digital Output Pin[v2.20]を回路図の中央までドラッグしてセットします

③ セットしたピンをダブルクリックします(※回路図をズーム倍率200%で表示しています)

④ 設定画面が開いたら、一番上のName項目に名前を入力してください（今回はLEDと入力します）
　また、General → Type → HW connectionのチェックを外してOKボタンをクリックしてください

ピンの設定

① 左側のメニューにある「プロジェクト名.cydwr」ファイルをダブルクリックしてください」（今回はPSoC5LP_LED1.cydwrとなっています）

② 設定画面が表示されたら、右側にあるPortをクリックし、P6[7]を選択してください

クロック・システムの設定

① 下側のタブメニューにある「Clocks」をクリックします

② 画面が表示されたら、上側メニューにあるEdit Clock...をクリックします

③ クロック設定画面が表示されたら、図の通り選択し、最後にOKボタンをクリックします

ビルドする

プロジェクトをビルドします

① メニューの Build → Build PSoC5LP_LED1 をクリックしてください

② ビルドが成功すると、左側のメニューにファイルが追加されます
　また下側にあるOutputに、Build Succeeded: [ ビルドした日付 ] が表示されます

Ｃプログラムの作成

main.cを編集します

① 左側のメニューにある、Source Files → main.c をダブルクリックし、コード画面を開きます

② main.cの内容を下記のコードに書き換えてください

#include <project.h>

volatile uint32 gTick = 0;

// SysTick Interrupt Handler
CY_ISR(SysTick_Handler)
{
gTick++;
}

// Delay Routine
void Delay(uint32 tick_delay)
{
    uint32 tick_entry = gTick;
    // wait for tick
    while((gTick - tick_entry) < tick_delay);
}

int main()
{
/* Place your initialization/startup code here (e.g. MyInst_Start()) */

    // Set the SysTick Interrupt Vector (=15) in Vector Table in RAM
    CyIntSetSysVector(15, (cyisraddress)SysTick_Handler);
    // Start SysTick Periodic Interrupt
    SysTick_Config(BCLK__BUS_CLK__HZ/1000); // SysTick=1000Hz(1ms)
    // Enable Interrupt Detection
    CYGlobalIntEnable; // uncomment

    for(;;)
    {
        /* Place your application code here. */

        LED_Write(~LED_Read()); // Toggle LED Terminal
        Delay(500); // 500ms
    }
}

実行する

最後に実行を行います

① メニューのBuild → Build sampleをクリックして、ビルドを行ってください

② ビルドが完了したら、メニューの Debug → Program をクリックして実行してください

③ ボード上のLEDが点滅すれば成功です
