体験的マイコン学習（Mbed編）

配線します。

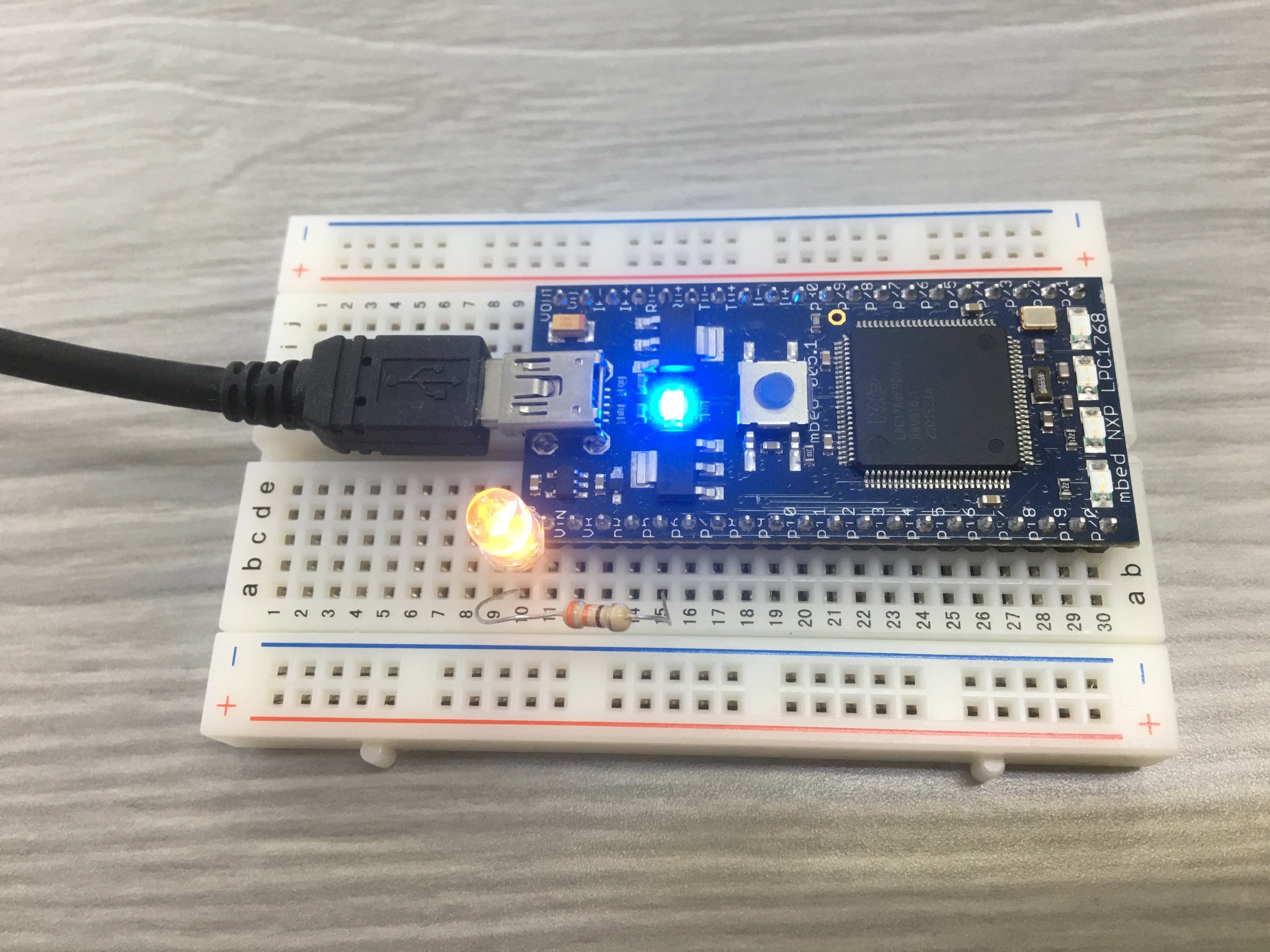

• Mbed(LPC1768)をブレッドボードに差し、ＬＥＤと抵抗をGNDピンとP5ピンの間にさします。
• ＬＥＤは極性があるので、足の長い方をプラス側（P5ピン側）になるように配線します。

①プログラムを作成します

• WEBのMBEDサイト（ユーザ登録要）にログインし、右上のCompilerをクリックします。
• 開発環境画面が表示されますので、画面左上の→をクリックします

② 今回はプログラム名をそのまま使用するので、OKボタンをクリックします

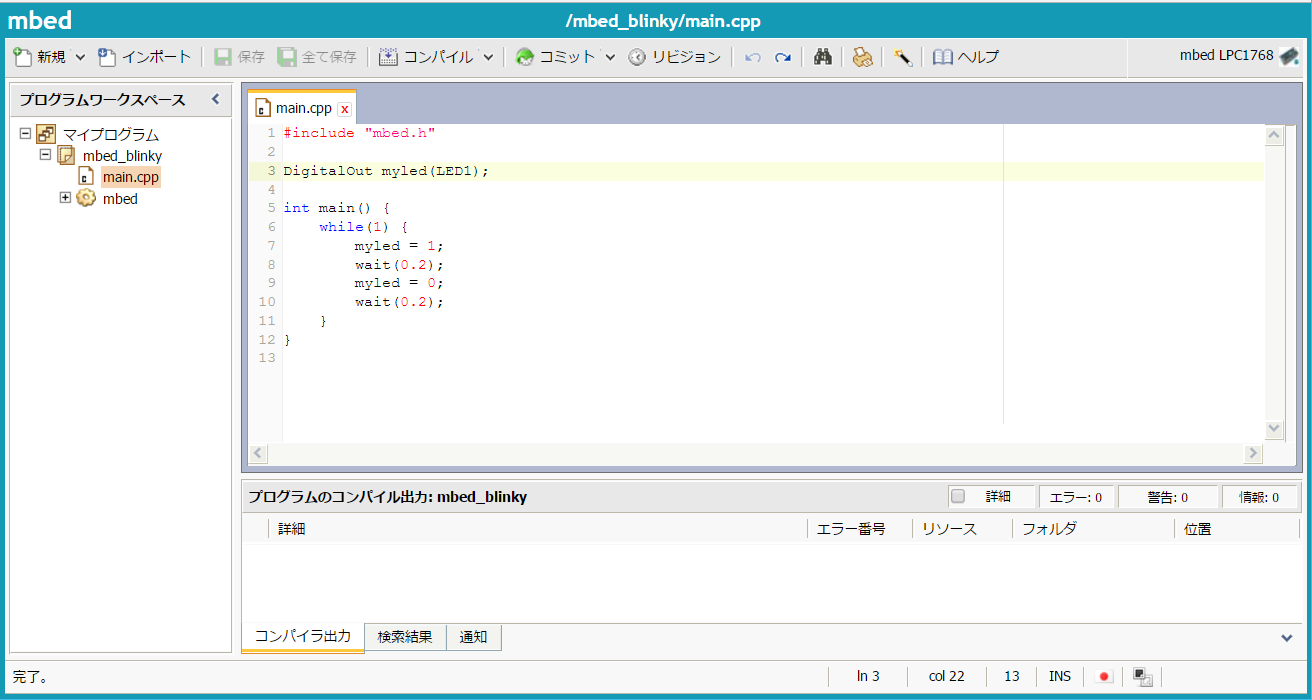

③ 左側のマイプログラムにmbed_blinkyというフォルダが作成され、その中のmain.cppをクリックするとコードが表示されます
　 既にＬチカのサンプルコードが書かれており、今回はこのプログラムを流用します

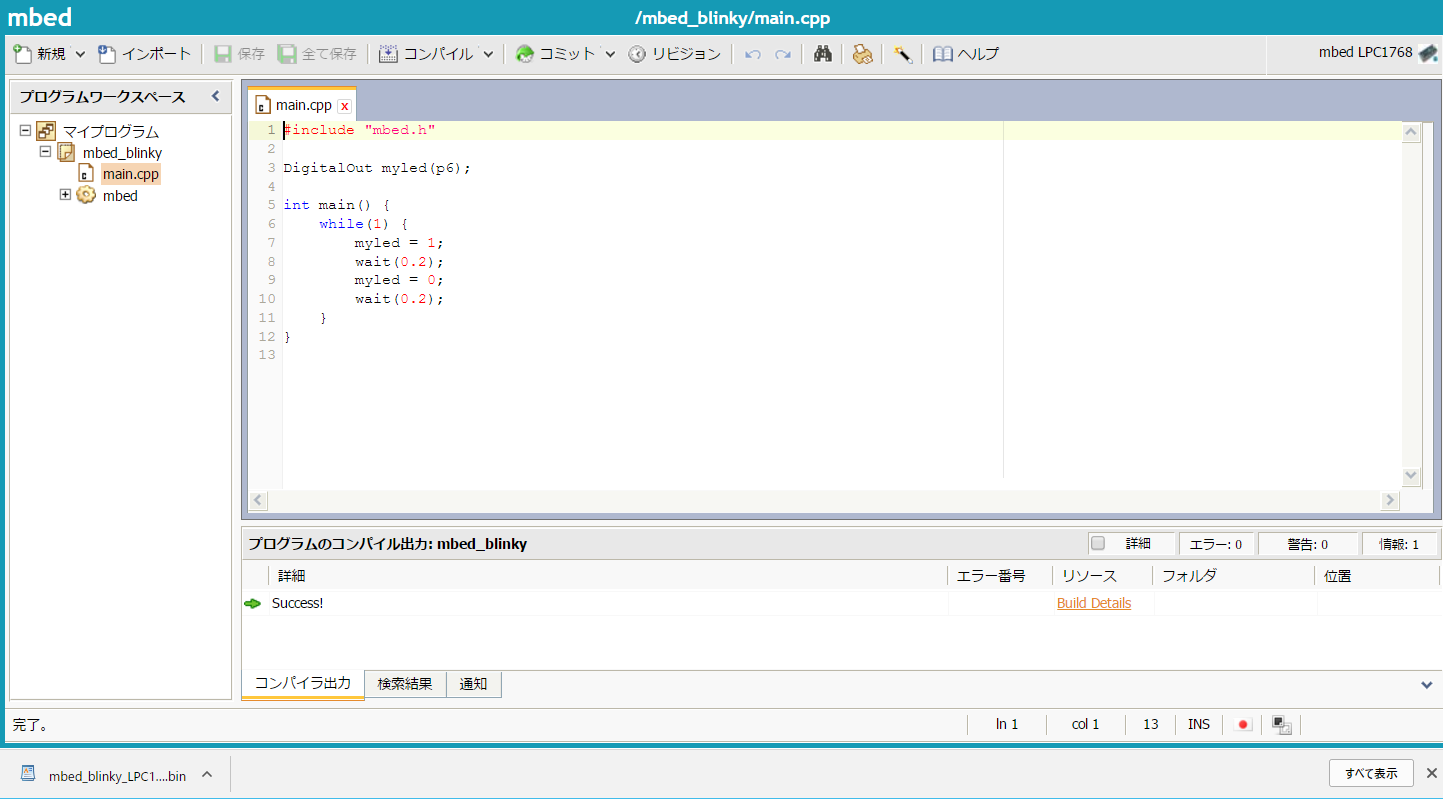

3行目のDegitalOutをp5に変更します

① 画面左上のをクリックします。
　 コンパイルが成功すると、ファイル（mbed_blinky_LPC1768.bin）がダウンロードされます

① Windowsメニュー → コンピューター → MBED(F:) をクリックします

② MBED(F:)の中が表示されるので、この中に先ほどダウンロードしたファイル（mbed_blinky_LPC1768.bin）を入れます

③ 下図のようになればOKです

④ 真ん中にある青いボタンを押し、ブレッドボード上のLEDが点灯するのを確認します
