GR-CITRUS編 第1回 Rubicを体験してみる ～Ｌチカ～

（１） Rubicをインストールします => Rubicインストール

CHROMEに追加をクリックします

（１） GR-CITRUSをPCに接続します

接続すると、赤LEDが光ります
USBが認識できているかを確認してください
※ ケーブルが充電専用で転送用に対応していないと認識できないので、ご注意ください

（１） Chromeを開きブラウザのツールバーにある「アプリ」をクリックすると、以下の画面が表示されます

アプリの一覧から、「Rubic」をクリックして起動します

（２） ボードの指定

ハードウェア構成を選択をクリックします

（３） 使用するボードの選択

GR-CITRUSのこのボードを使うをクリックします

（４） ファームウェアの選択

ファームウェア、ファームウェアのリビジョンの矢印の選択項目から、表示された項目を選択します

（５） ポートの指定

接続先を選択をクリックして、表示されたUSBシリアルデバイスを選択します

選択後、接続先のポートが設定されます

（６） バージョン情報の確認

情報をボタンをクリックし、ボードの情報の取得を選択します

選択後、バージョン情報が表示され、正常に通信ができていることを確認します

（１） プログラムを作成します

main.rb

#!mruby
10.times do
    led 1
    delay 100
    led 0
    delay 100
end

LEDの点滅を10回繰り返すといった簡単なプログラムになります

（２） プログラムを保存します

（３） プログラムをビルドします

（４） プログラムを実行します

Ｌチカの実行

（１） 書き込んだプログラムを実行します

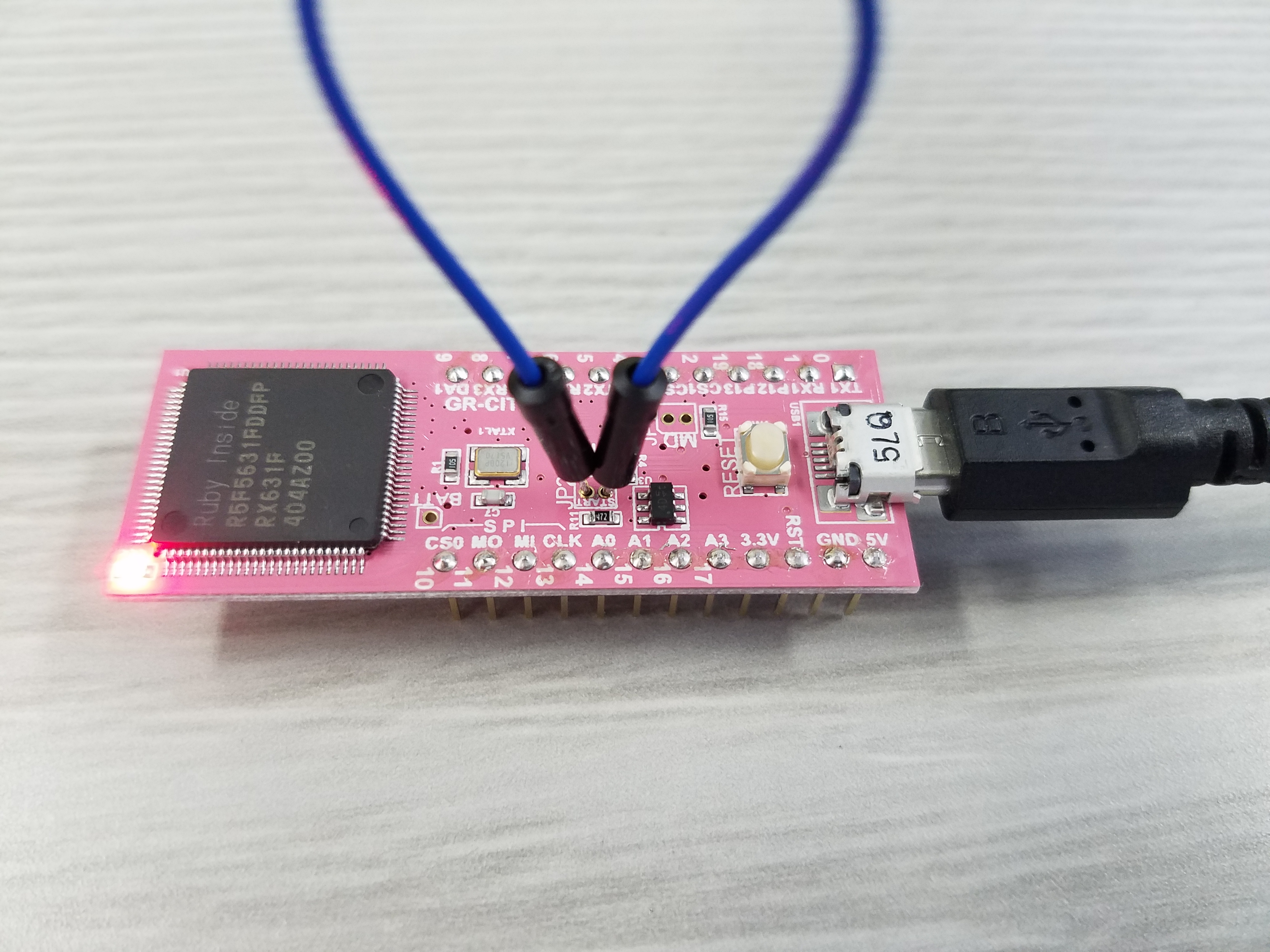

GR-CITRUSでは、書き込んだプログラムを実行させる場合は、JP2ピンをショートさせる必要があります
今回は、ジャンパーワイヤーを使用してショートさせています

Ｌチカの実行
