Mbed編 第2回 Lチカを試してみる(ブレッドボード版)

今回はブレッドボード上のLEDを点滅させてみます。MBEDはLPC1768を使用します。

配線

配線します。

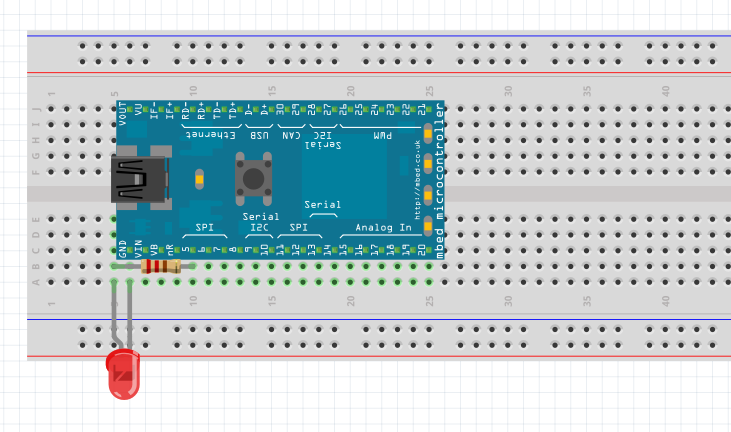

  • Mbed(LPC1768)をブレッドボードに差し、LEDと抵抗をGNDピンとP5ピンの間にさします。
  • LEDは極性があるので、足の長い方をプラス側(P5ピン側)になるように配線します。

配線

ページトップ

プログラムの作成

①プログラムを作成します

  • WEBのMBEDサイト(ユーザ登録要)にログインし、右上のCompilerをクリックします。
  • 開発環境画面が表示されますので、画面左上の検証ボタンをクリックします

プログラムの作成1

② 今回はプログラム名をそのまま使用するので、OKボタンをクリックします

プログラムの作成2

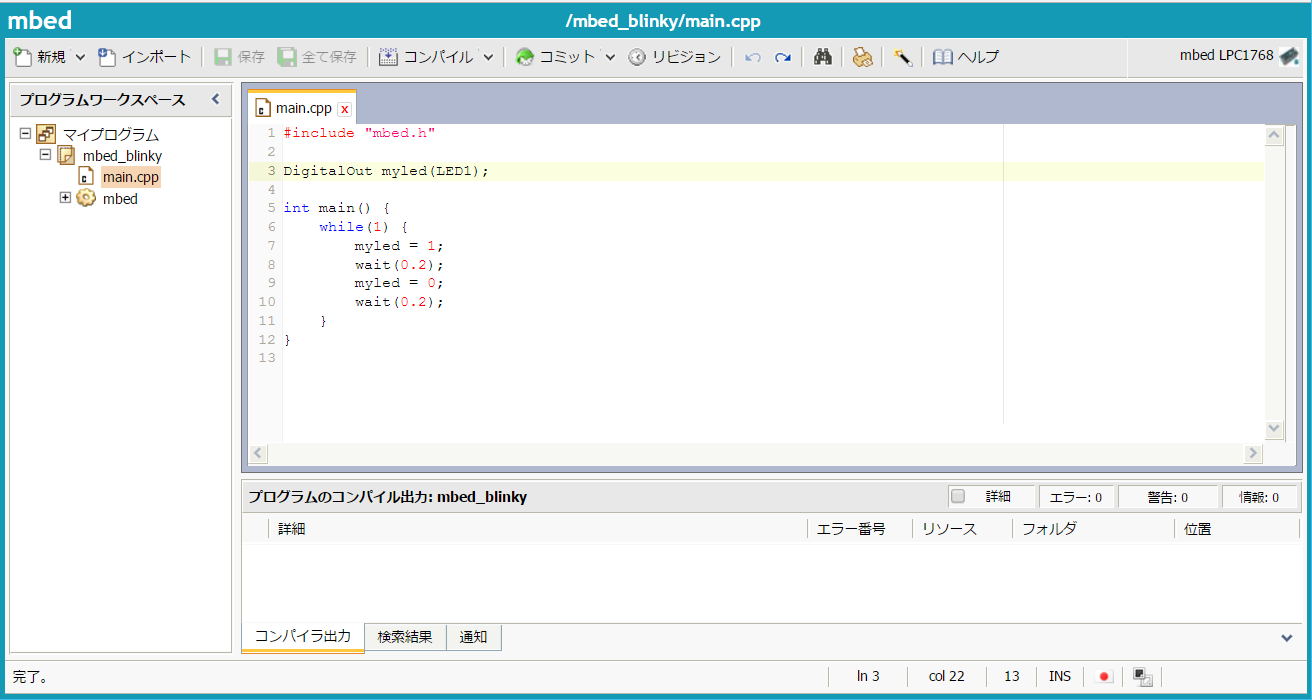

③ 左側のマイプログラムにmbed_blinkyというフォルダが作成され、その中のmain.cppをクリックするとコードが表示されます
既にLチカのサンプルコードが書かれており、今回はこのプログラムを流用します

プログラムの作成3

3行目のDegitalOutをp5に変更します

プログラムの作成3

ページトップ

コンパイルする

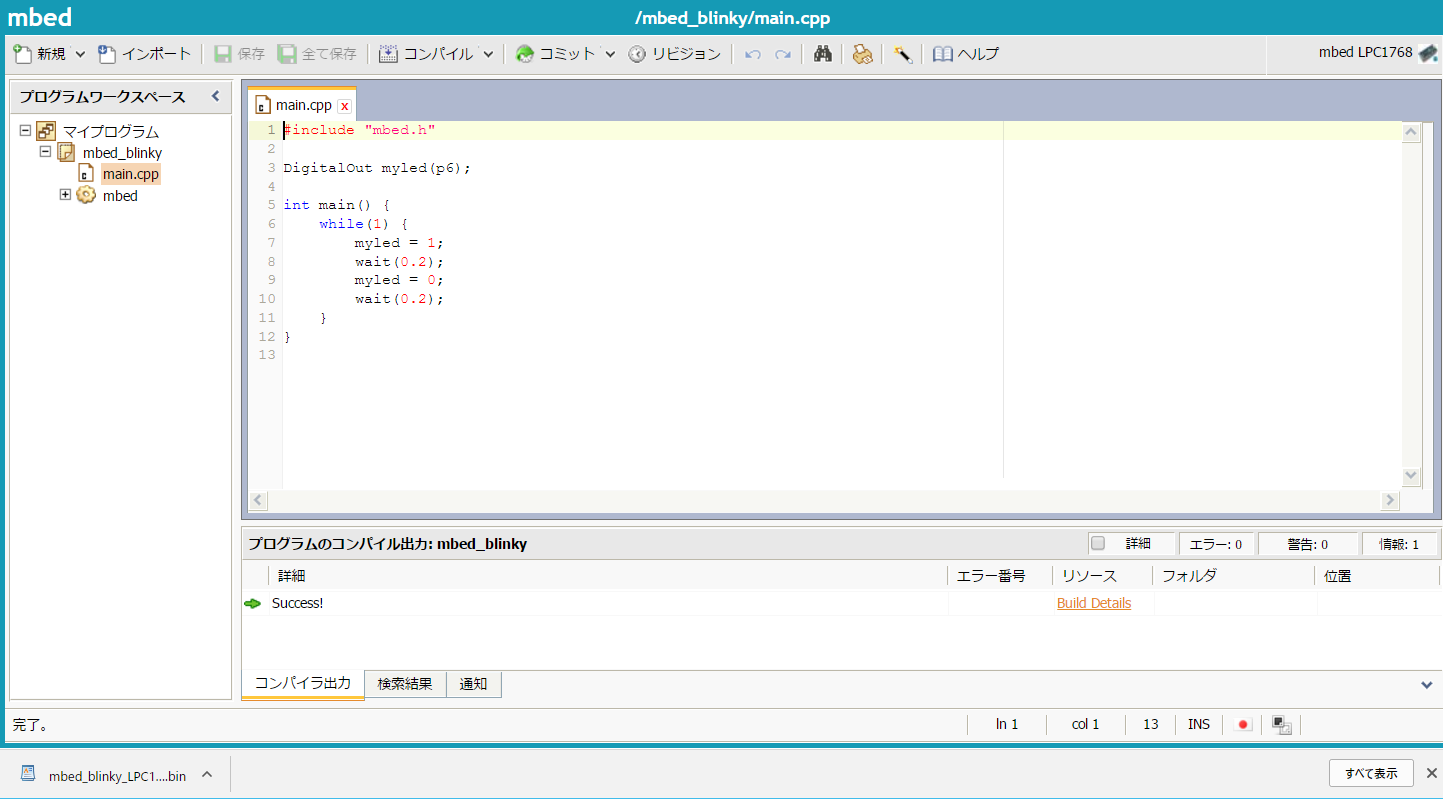

① 画面左上のコンパイルボタンをクリックします。
コンパイルが成功すると、ファイル(mbed_blinky_LPC1768.bin)がダウンロードされます

コンパイル

ページトップ

実行する

① Windowsメニュー → コンピューター → MBED(F:) をクリックします

実行1

② MBED(F:)の中が表示されるので、この中に先ほどダウンロードしたファイル(mbed_blinky_LPC1768.bin)を入れます

実行2

③ 下図のようになればOKです

実行3

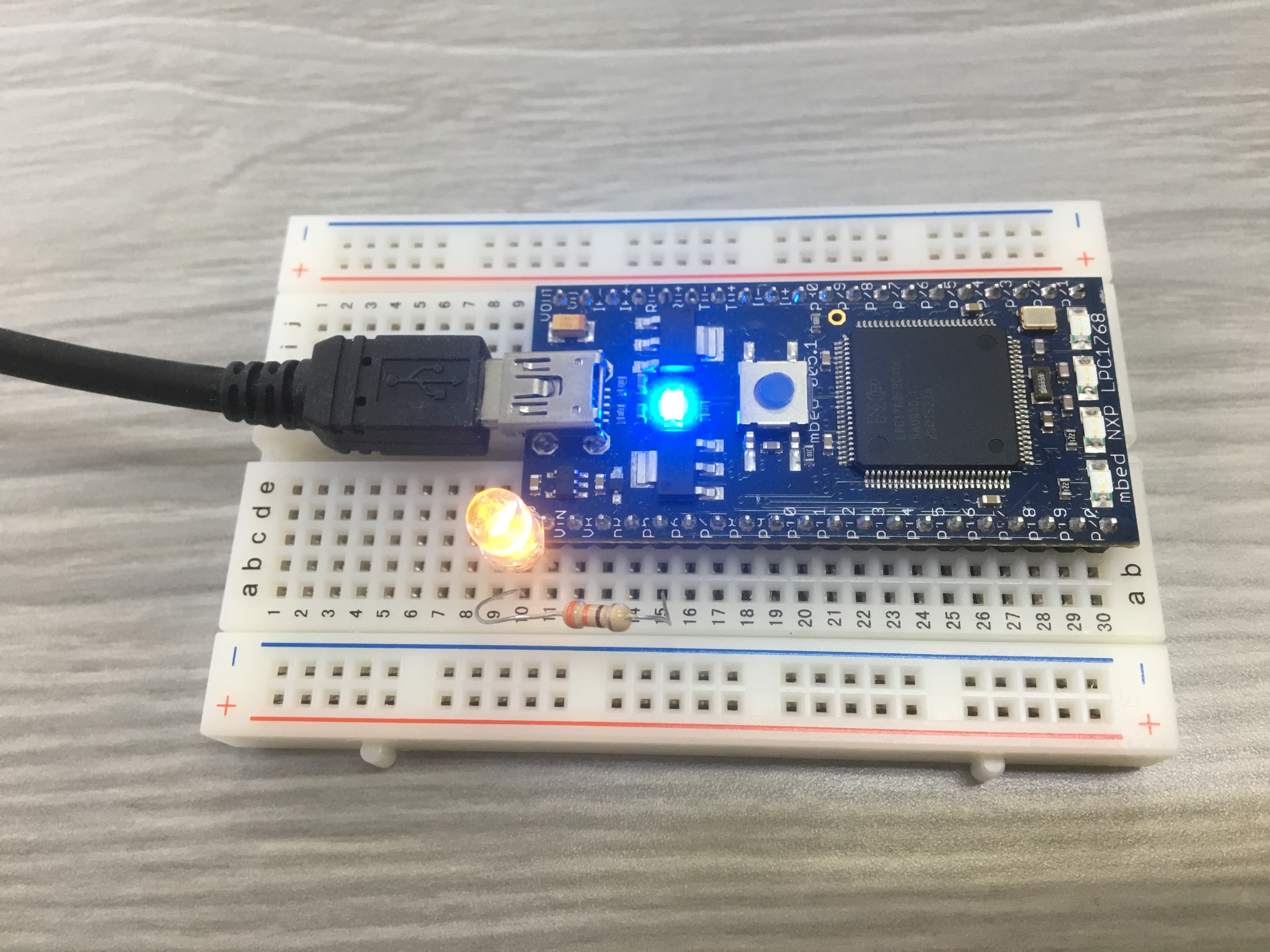

④ 真ん中にある青いボタンを押し、ブレッドボード上のLEDが点灯するのを確認します

実行4
